HeatCurve4P_DN (FB)¶
FUNCTION_BLOCK HeatCurve4P_DN
Kurzbeschreibung¶
Heizkurve mit vier Aussentemperatur-Punkten und zwei Kennlinien ( Nacht, Tag ).
Darstellung¶
Schnittstellen¶
Eingänge¶
Name Datentyp Wertebereich Initialwert Funktion rOutTemp REAL -50.0 ... +50.0 °C 0 Aussentemperatur zur Berechnung der Kennlinien xDay BOOL
FALSE: Nachtbetrieb TRUE: Tagbetrieb
Ausgänge¶
Name Datentyp Wertebereich Initialwert Funktion rSupplyTemp REAL 0.0 °C Vorlaufsolltemperatur der aktiven Kennlinie
Sollwerte / Parameter¶
Name Datentyp Wertebereich Initialwert Funktion eManModeN eManNum eManNum.Auto Betriebsart für die Vorlaufsolltemperatur rSupplyTemp rManValue REAL 0.0 °C Handwert für die Betriebsart eManNum.Man rSupplyTempMin REAL 20.0 °C Absolute minimale Vorlaufsolltemperatur rSupplyTempMax REAL 70.0 °C Absolute maximale Vorlaufsolltemperatur rTo1 REAL -15.0 °C Aussentemperatur für Punkt 1 rW1Day REAL 70.0 °C Vorlaufsolltemperatur für Aussentemperatur-Punkt 1 - Tagkennlinie rW1Night REAL 65.0 °C Vorlaufsolltemperatur für Aussentemperatur-Punkt 1 - Nachtkennlinie rTo2 REAL -5.0 °C Aussentemperatur für Punkt 2 rW2Day REAL 60.0 °C Vorlaufsolltemperatur für Aussentemperatur-Punkt 2 - Tagkennlinie rW2Night REAL 55.0 °C Vorlaufsolltemperatur für Aussentemperatur-Punkt 2 - Nachtkennlinie rTo3 REAL 5.0 °C Aussentemperatur für Punkt 3 rW3Day REAL 50.0 °C Vorlaufsolltemperatur für Aussentemperatur-Punkt 3 - Tagkennlinie rW3Night REAL 45.0 °C Vorlaufsolltemperatur für Aussentemperatur-Punkt 3 - Nachtkennlinie rTo4 REAL 15.0 °C Aussentemperatur für Punkt 4 rW4Day REAL 40.0 °C Vorlaufsolltemperatur für Aussentemperatur-Punkt 4 - Tagkennlinie rW4Night REAL 35.0 °C Vorlaufsolltemperatur für Aussentemperatur-Punkt 4 - Nachtkennlinie rButtonJump REAL 1.0 °C Funktion noch nicht implementiert. rSupplyTempMaxScale REAL 90.0 °C Maximaltemperatur für die Skalierung der Y-Achse ( VISU ) rBorderDistance REAL 3.0 °C Randabstand zum Rand rechts/links in Grad Celsius für die X-Achse ( VISU )
Funktionsbeschreibung¶
Die Vorlaufsolltemperatur rSupplyTemp wird in Abhängigkeit der aktuellen Aussentemperatur rOutTemp
und der gewählten Kennlinie ( Nachtkenlinie: xDay = FALSE // Tagkennlinie: xDay = TRUE ) berechnet.
Die Vorlaufsolltemperatur rSupplyTemp wird durch einstellbare absolute Minimal- ( rSupplyTempMin ) und
Maximalwerte ( rSupplyTempMax ) begrenzt.

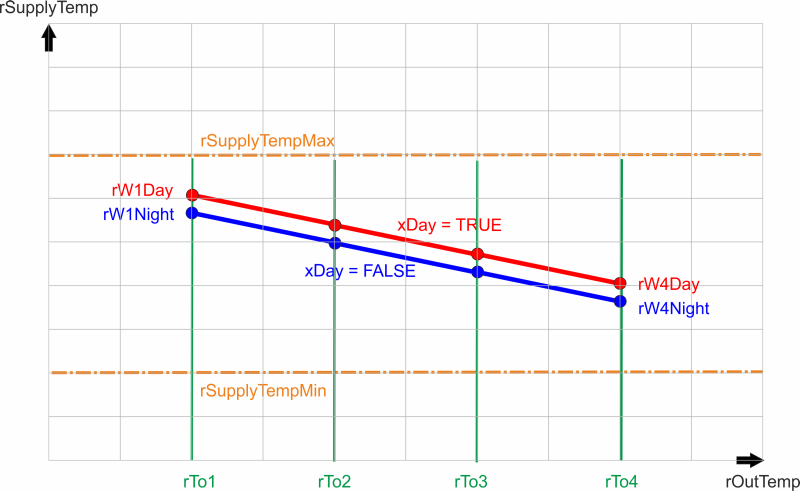

Die Kennlinien sind durch jeweils vier Aussentemperatur-Punkte ( getrennt für die Nacht- und Tagkennlinie )
definiert und einstellbar. Jeder Punkt wird durch eine Aussentemperatur und eine zugeordnete Vorlaufsolltemperatur
definiert. Die vier Aussentemperatur-Punkte einer Kennlinie werden durch Geraden miteinander verbunden.
Einschränkung
rTo4 > rTo3 > rTo2 > rTo1
Der Parameter eManModeN erlaubt die Umschaltung der Vorlaufsolltemperatur rSupplyTemp vom Automatik- in den
Handbetrieb und umgekehrt. Im Handbetrieb übernimmt die Vorlaufsolltemperatur rSupplyTemp den Wert des
Parameter rManValue.
Visualisierung¶
Information¶
Element Autoren Datum Version Anmerkungen Programmierung Adam Bartod, Lukas Pfänder 04.2016 1.0 Ursprungsversion Test Alexander Halter 05.2016 1.0 Ursprungsversion Dokumentation Jochen Reu 10.2017 1.0 Ursprungsversion Revision Lukas Pfänder 11.2017 0.1.3.0 Dokumentation
Codesys¶
- InOut:
Scope Name Type Initial Comment Input rOutTemp REAL 0 Aussentemperatur zur Berechnung der Kennlinien xDay BOOL Betriebsart ( FALSE = Nachtbetrieb / TRUE = Tagbetrieb ) rBorderDistance REAL 3 Randabstand zum Rand rechts/links in Grad Celsius für die X-Achse ( VISU ) rSupplyTempMaxScale REAL 90 Maximaltemperatur für die Skalierung der Y-Achse ( VISU ) Schieberegler nur bei 90°C angezeigt! rButtonJump REAL 1 Funktion noch nicht implementiert. rW4Night REAL 35 Vorlaufsolltemperatur für Aussentemperatur-Punkt 4 - Nachtkennlinie rW4Day REAL 40 Vorlaufsolltemperatur für Aussentemperatur-Punkt 4 - Tagkennlinie rTo4 REAL 15 Aussentemperatur für Punkt 4 rW3Night REAL 45 Vorlaufsolltemperatur für Aussentemperatur-Punkt 3 - Nachtkennlinie rW3Day REAL 50 Vorlaufsolltemperatur für Aussentemperatur-Punkt 3 - Tagkennlinie rTo3 REAL 5 Aussentemperatur für Punkt 3 rW2Night REAL 55 Vorlaufsolltemperatur für Aussentemperatur-Punkt 2 - Nachtkennlinie rW2Day REAL 60 Vorlaufsolltemperatur für Aussentemperatur-Punkt 2 - Tagkennlinie rTo2 REAL -5 Aussentemperatur für Punkt 2 rW1Night REAL 65 Vorlaufsolltemperatur für Aussentemperatur-Punkt 1 - Nachtkennlinie rW1Day REAL 70 Vorlaufsolltemperatur für Aussentemperatur-Punkt 1 - Tagkennlinie rTo1 REAL -15 Aussentemperatur für Punkt 1 rSupplyTempMax REAL 70 Absolute maximale Vorlaufsolltemperatur rSupplyTempMin REAL 20 Absolute minimale Vorlaufsolltemperatur rManValue REAL 0 Handwert für die Betriebsart eManNum.Man eManModeN eManNum eManNum.Auto Betriebsart für die Vorlaufsolltemperatur rSupplyTemp Output rSupplyTemp REAL 0 Vorlaufsolltemperatur der aktiven Kennlinie
