StartDelay (FB)¶
FUNCTION_BLOCK StartDelay
Kurzbeschreibung¶
Erzeugung von Signalen nach jedem CPU-NeustartEinsatz: Verzögerte Freigabe von Aktionen nach dem CPU-Neustart
Darstellung¶
Schnittstellen¶
Ausgänge¶
Name Datentyp Wertebereich Initialwert Funktion xQ1 BOOL Ausgang 1 xQ1p BOOL Impulsausgang 1 xQ2 BOOL Ausgang 2 xQ2p BOOL Impulsausgang 2
Sollwerte / Parameter¶
Name Datentyp Wertebereich Initialwert Funktion TimeQ2Puls TIME T#1s Impulszeitdauer - Impulsausgang 2 TimeQ2 TIME T#20s Zeitverzögerung - Ausgang 2 TimeQ1Puls TIME T#1s Impulszeitdauer - Impulsausgang 1 TimeQ1 TIME T#5s Zeitverzögerung - Ausgang 1 xTest BOOL FALSE Simulation des CPU-Neustart
Funktionsbeschreibung¶
Allgemeines¶
Dieser Funktionsbaustein dient zur Erzeugung von Signalen nach jedem CPU-Neustart. Der CPU-Neustart kann durch den Simulationseingang xTest ( = TRUE )
unabhängig von einem tatsächlichen CPU-Neustart ausgelöst werden.

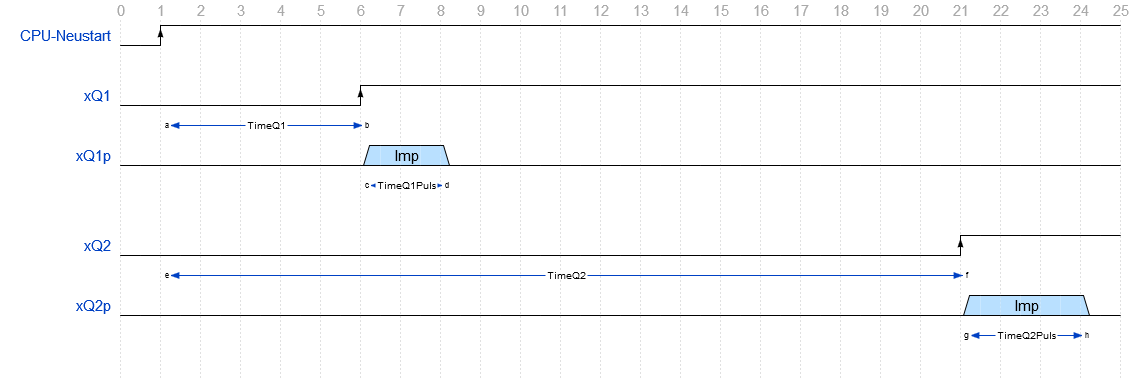

Der Ausgang xQ1 wechselt nach jedem CPU-Neustart mit einer Zeitverzögerung TimeQ1 vom Zustand FALSE dauerhaft in den Zustand TRUE.
Am Impulsausgang 1 xQ1p wird bei diesem Zustandswechsel ein einmaliger Impuls mit der Impulslänge TimeQ1Puls erzeugt.
Der Ausgang xQ2 wechselt nach jedem CPU-Neustart mit einer Zeitverzögerung TimeQ2 vom Zustand FALSE dauerhaft in den Zustand TRUE.
Am Impulsausgang 2 xQ2p wird bei diesem Zustandswechsel ein einmaliger Impuls mit der Impulslänge TimeQ2Puls erzeugt.
Visualisierung¶
Information¶
Element Autoren Datum Version Anmerkungen Funktion Adam Bartod 04.2016 1.0 Ursprungsversion Programmierung Adam Bartod 04.2016 1.0 Ursprungsversion Test Jochen Reu 05.2017 1.0 Ursprungsversion Dokumentation Jochen Reu 10.2017 1.0 Ursprungsversion
Codesys¶
- InOut:
Scope Name Type Initial Comment Input TimeQ2Puls TIME TIME#1s0ms Impulszeitdauer - Impulsausgang 2 TimeQ2 TIME TIME#20s0ms Zeitverzögerung - Ausgang 2 TimeQ1Puls TIME TIME#1s0ms Impulszeitdauer - Impulsausgang 1 TimeQ1 TIME TIME#5s0ms Zeitverzögerung - Ausgang 1 xTest BOOL FALSE Simulation des CPU-Neustart Output xQ1 BOOL Ausgang 1 xQ1p BOOL Impulsausgang 1 xQ2 BOOL Ausgang 2 xQ2p BOOL Impulsausgang 2
